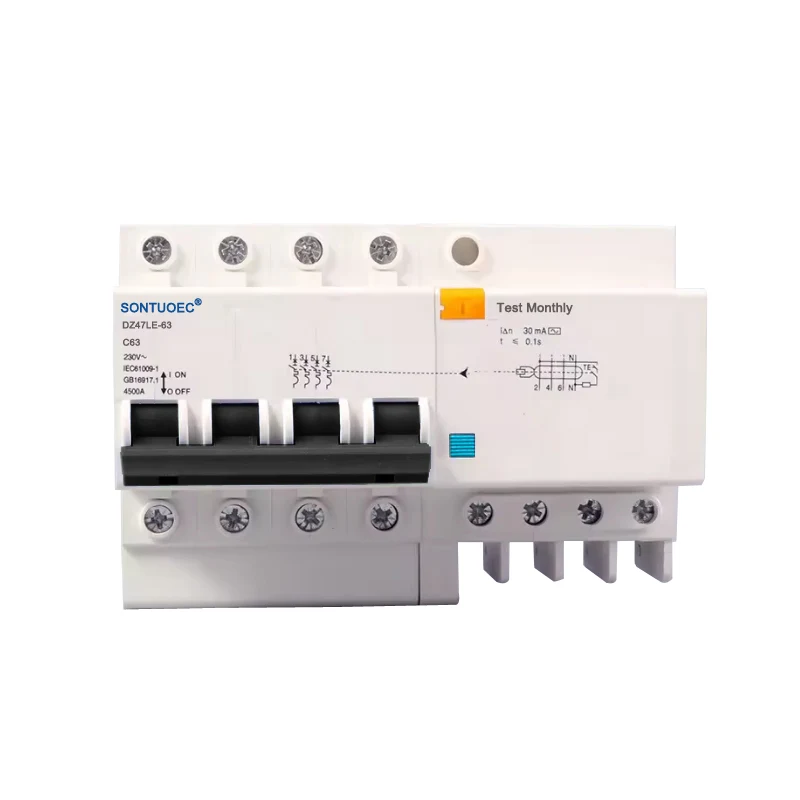

4P RCBO AC Ụdị

Ụdị 4P RCBO AC bụ ihe mgbawa sekit 4-pole na-ejikọta nchebe fọdụrụnụ ugbu a na ọrụ nchebe karịrị akarị, nke e mere maka sekit ndị ọzọ (AC). Ọ nwere ike ebipụ ọkụ ọkụ na-akpaghị aka mgbe achọpụtara ihe fọdụrụ ugbu a (ya bụ leakage current) na sekit iji gbochie ọkụ eletrik na ihe mberede ọkụ eletrik nkeonwe. N'otu oge ahụ, ọ na-enwekwa ọrụ nchebe nke na-emebiga ihe ókè nke nwere ike ibipụ ọkụ ọkụ na-akpaghị aka ma ọ bụrụ na a na-ebufe ibu ma ọ bụ obere oge na sekit iji chebe nchekwa nke sekit na akụrụngwa.

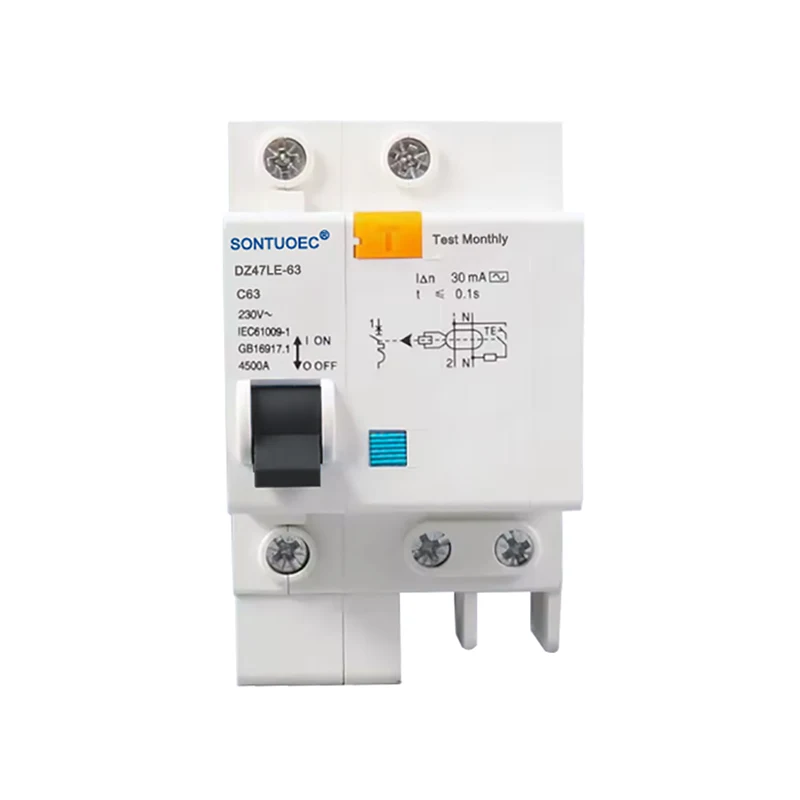

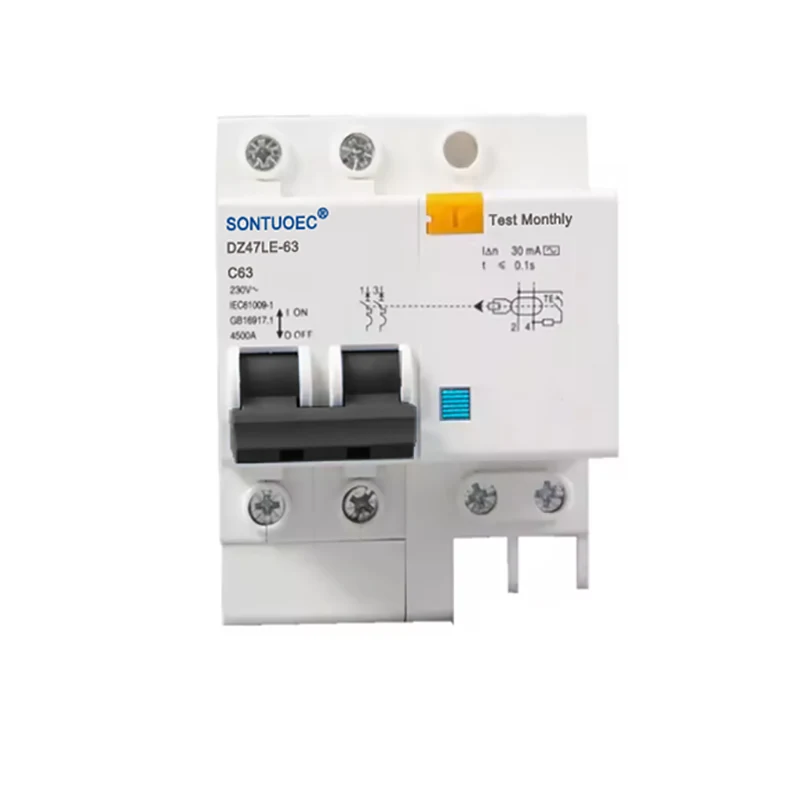

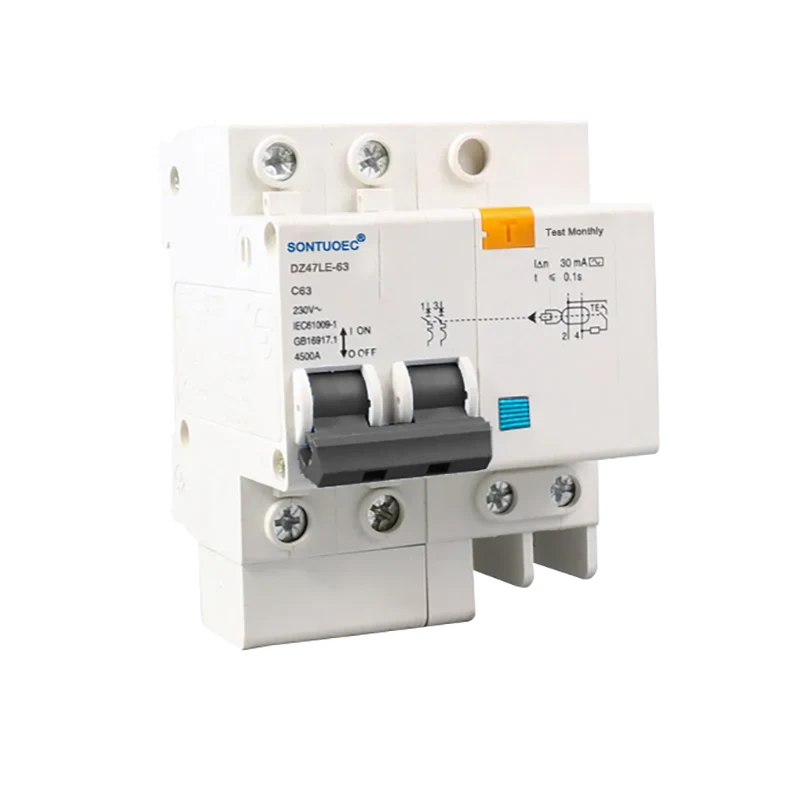

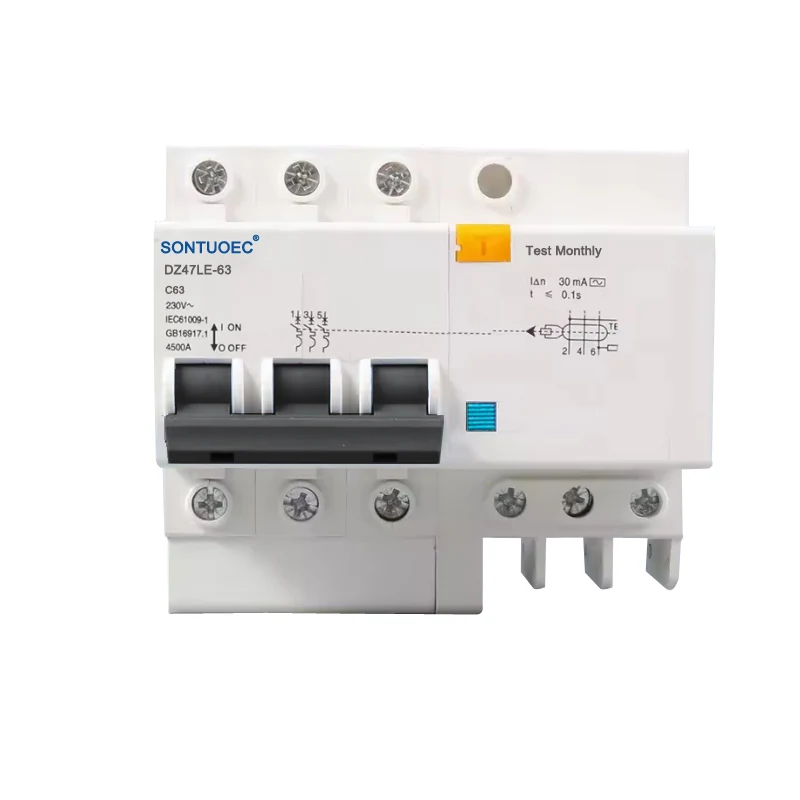

Nlereanya:DZ47LE-63

Zipu ajụjụ

Nkọwa ngwaahịa

aha	Ihe mgbaji sekit fọdụrụ nwere ihe nchekwa na-adị ugbu a
atụmatụ	oke ibu/obere sekit/ nchebe ntapu
Osisi No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Ike imebi	3kA,4.5KA,6KA
Enyere ogo ugbu a (A)	6A,10A,16A,20A,25A,32A, 40A,63A
Enyere ihe fọdụrụnụ na-arụ ọrụ ugbu a:	10mA,30mA,100mA,300mA,500mA
Enyere Voltaji(V)	240/415v
echichi	din ụgbọ oloko ụdị
ọkọlọtọ	IEC61009-1, GB16917-1
asambodo	CE

Ụkpụrụ nke ọrụ

Ụkpụrụ ọrụ nke 4P RCBO AC Ụdị dabere na nchikota vector nke iyi na ụkpụrụ electromagnetic. Mgbe okwukwo na sekit na ọkụ (L) na efu (N) wires na-adịghị nhata na ịdị ukwuu, vector nchikota nke iyi na isi n'akụkụ nke transformer sekit abụghị efu, nke site na-akpali voltaji na nke abụọ n'akụkụ eriri igwe. A na-agbakwunye voltaji a na-akpalite na relay electromagnetic, na-emepụta ihe mkpali ugbu a nke na-emepụta ike demagnetizing ntụgharị. Mgbe mmejọ nke ugbu a ruru uru ọrụ ugbu a nke RCBO, ike demagnetizing a na-agbanwe ga-eme ka armature dị n'ime relay electromagnetic kwụsị na yok ahụ, na-akpali usoro ọrụ iji mee ihe ma bepụ sekit dị ugbu a.

DZ47LE-63 usoro eletrọnịkị ụwa leakage nchebe sekit sekit kwesịrị ekwesị maka otu sekit obibi obibi nke AC 50Hz / 60Hz, voltaji 230V gosiri, na 6A ~ 63A dị ugbu a; 400V maka elekere atọ nke AC 50Hz / 60Hz. Ọ nwere ike ichekwa oke ibu sekit na sekit dị mkpụmkpụ. Ngwaahịa a nwere uru nke obere olu, ikike ịgbaji dị elu, waya dị ndụ na ahịrị efu na-ebipụ n'otu oge ahụ, na-echebekwa mmadụ pụọ na ujo ọkụ eletrik n'ihe gbasara waya ọkụ na ahịrị efu jikọtara azụ.

Ọ dabara na ọkọlọtọ IEC61009-1,GB16917.1.

Njirimara:

1) .Na-enye nchebe megide ujo ọkụ eletrik, mmejọ ụwa, nkwụsị nke ugbu a;

2) .Na-enye nchebe megide ibufe ibu, mkpụmkpụ-circuit na oke voltaji;

3). Obere olu, ikike imebi elu; A na-ebipụ waya dị ndụ na ahịrị efu n'otu oge;

4). Obere nha na ịdị arọ, nrụnye dị mfe na wiring, arụmọrụ dị elu na nke na-adịgide adịgide

5). Nye megide mwepu arụrụ arụ nke voltaji ozugbo na nke ugbu a na-adị ozugbo kpatara.

Atụmatụ & Uru

Nchedo ọtụtụ ọrụ: Ụdị 4P RCBO AC na-ejikọta nchebe fọdụrụnụ ugbu a na nchebe na-enweghị isi iji nye nchebe zuru oke maka sekit na akụrụngwa.

Mmetụta dị elu: Nchedo nwere mmetụta dị ukwuu megide ngwa mberede ma ọ bụ ịrị elu nke sinusoidal AC ugbu a na-agbapụta ngwa ngwa na-eme ka a hụ na ọ ga-agbakọta.

Ngwa dịgasị iche iche: Kwesịrị ekwesị maka sekit AC n'ime ụlọ, ụlọ ọrụ mmepụta ihe na usoro nkesa ike azụmahịa, karịsịa maka wiwi otu ọkụ-otu efu.

Ọ dị mfe ịwụnye na ịnọgide na-enwe: ụkpụrụ nhazi nke ezi uche dị na ya, dị mfe iji wụnye, ma n'otu oge ahụ dị mfe iji rụọ ọrụ na-arụ ọrụ na nhazigharị.

Ihe ngosi ngwa

A na-ejikarị ụdị 4P RCBO AC maka nchebe sekit AC n'ụlọ, ụlọ ọrụ, ebe azụmahịa na ụlọ ọrụ mmepụta ihe. Ọ dabara nke ọma maka ngwa chọrọ nchebe nke ma ọkụ na ọkụ efu, dị ka sekit ọkụ, sekit oghere na nchebe nke akụrụngwa dị ka moto.
