Stls-2(Cjx2) Onye na-akpọtụrụ usoro ihe nrụnye

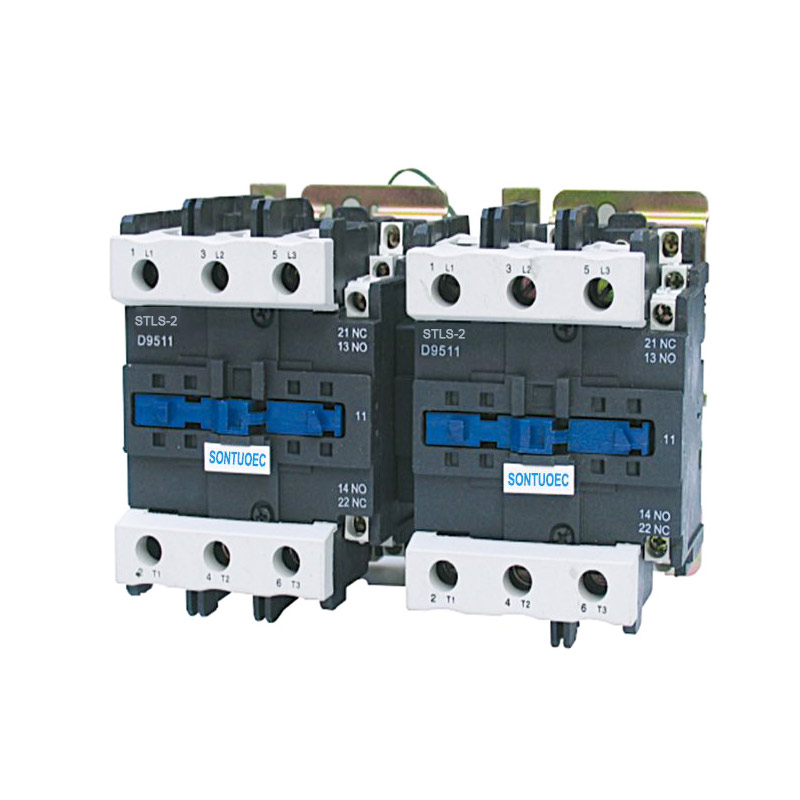

Stls-2(Cjx2) Series Mechanical Interlocking Contactor dabara adaba maka iji na sekit ruo ogo voltaji 660V AC 50Hz, 620A dị ugbu a, maka njikwa njikwa moto. Ngwaọrụ ejikọtara igwe a na-eme ka mgbanwe kọntaktị nke kọntaktị abụọ na-agbanwe agbanwe. Ọ dabara n'ụkpụrụ IEC60947-4-1.

Nlereanya:STLS-2(CJX2)

Zipu ajụjụ

Nkọwa ngwaahịa

Ụdị		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Enyere voltaji insulatio		660	660	660	660	660	660	660	660	660	660
thermal nkịtị		20	24	32	40	50	60	75	80	110	125
ugbu a		20	24	32	40	50	60	75	80	110	125
Enyere ọkwa ịrụ ọrụ		9	12	16	25	32	40	50	63	80	95
ugbu a		9	12	16	25	32	40	50	63	80	95
na-achịkwa	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ike (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Rịba ama		Ntinye nke					Ntinye nke
		relays nwere ike iji kposara abụọ					relays nwere ike atọ
		ma jirikwa 35mm					kposara ma jirikwa ihe
		okporo ígwè echichi					75mm ma ọ bụ 35mm echichi
							ụgbọ okporo ígwè

Ọdịdị na njirimara

Nhazi:

3P AC Contactor na-enwekarị sistemụ elektrọnik (gụnyere eriri igwe, isi, wdg), sistemụ kọntaktị (gụnyere kọntaktị isi na kọntaktị enyemaka), ngwaọrụ na-ekpochapụ arc na shei na akụkụ ndị ọzọ. N'ime ha, a na-eji kọntaktị bụ isi na-ebu elu ugbu a, a na-ejikwa kọntaktị enyemaka iji ghọta nnyefe na nzaghachi nke akara akara.

Atụmatụ:

Site na kọntaktị atọ nọọrọ onwe ya, ọ nwere ike ijikwa ike nkeji atọ yana otu ahịrị efu n'otu oge.

A na-eme usoro kọntaktị nke ihe ndị dị elu na-arụ ọrụ nke ọma ma na-eyi nguzogide.

Sistemu elektrọnik nwere ike mmịpụta zuru oke iji tinye ntụkwasị obi na hapụ kọntaktị ndị ahụ.

Ngwa arc na-ekpochapụ arc nwere ike menyụọ arc emepụtara mgbe akpọpụrụ kọntaktị, na-echebe kọntaktị site na mmebi.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor dabara adaba maka iji na sekit voltaji akara ruru 660V AC 50Hz ma ọ bụ 60Hz, gosipụtara ugbu a ruo 95A, maka ime & imebi, na-amalite ugboro ugboro & ịchịkwa moto AC. Ejikọtara ya na ngọngọ kọntaktị inyeaka, oge igbu oge & ngwaọrụ na-ejikọta ọnụ, wdg, ọ na-aghọ onye na-egbu oge, kọntaktị na-ejikọta ígwè ọrụ, star-delta Starter. Na thermal relay, ọ na-ejikọta n'ime electromagnetic Starter. Emepụtara Onye kọntaktị ahụ dịka IEC 60947-1 siri dị.

Ụkpụrụ nke Ọrụ

Mgbe eriri nke 3P AC Contactor na-enye ike, isi ígwè na-emepụta magnetism ma na-adọta usoro kọntaktị ka ọ mechie, si otú a na-ejikọta ike nke atọ na waya efu. Mgbe eriri eriri ahụ kwụsịrị, isi ahụ na-efunahụ magnetism ya na usoro kọntaktị na-ekewa n'okpuru ọrụ nke mmiri, si otú a na-ewepu ike nke atọ site na ahịrị efu. N'ụzọ dị otú a, 3P AC Contactor nwere ike ịghọta ime akara nke eletriki ibu.
